Bộ kit xnucleo-f103rb bluetooth starter

Mã sản phẩm: E000402
1.350.000₫
Còn hàng
Mô Tả Sản Phẩm Bộ Kit XNUCLEO-F103RB Bluetooth Starter Bộ Kit XNUCLEO-F103RB Bluetooth Starter đi kèm mô-đun Bluetooth và Shield Accessory đa năng. Board XNUCLEO-F103RB, tích hợp vi điều khiển STM32F103RBT6, tương thích với Arduino, NUCLEO-F103RB. Đặc Điểm Board XNUCLEO-F103RB tương thích với...

Mô Tả Sản Phẩm Bộ Kit XNUCLEO-F103RB Bluetooth Starter

Bộ Kit XNUCLEO-F103RB Bluetooth Starter đi kèm mô-đun Bluetooth và Shield Accessory đa năng. Board XNUCLEO-F103RB, tích hợp vi điều khiển STM32F103RBT6, tương thích với Arduino, NUCLEO-F103RB.

Đặc Điểm

  • Board XNUCLEO-F103RB tương thích với NUCLEO-F103RB, là 1 board vi điều khiển Cortex-M4 STM32F103RBT6

  • Hỗ trợ kết nối Arduino, dễ dàng kết nối với các shield Arduino khác nhau

  • Các jumper header ST Morpho trên board mạch cho phép truy cập vào tất cả các chân I / O STM32,và dễ dàng cho việc mở rộng các thiết bị ngoại vi

  • Hổ trợ thư viện HAL bao gồm nhiều ví dụ để các bạn dễ dàng sử dụng.

  • Board XNUCLEO-F103RB đi kèm với mô-đun ST-LINK / V2.

Bảng so sánh 2 board Nucleo và X-Nucleo:

So sánh

XNUCLEO

NUCLEO

Nhận xét

Khả năng tương thích arduino

UNO, Leonardo

UNO

XNUCLEO có thể được cấu hình bằng jumper để tương thích với UNO (mặc định) hoặc Leonardo

Giao diện ICSP arduino

có

Không

ICSP được yêu cầu bởi một số shield

Cổng kết nối USB

Micro usb

Mini usb

Micro USB là chuẩn USB tiên tiến

Các giao diện phổ biến được kết nối

jumpers

Điện trở 0R

Jumpers dễ sử dụng hơn nhiều, không cần hàn

Gỡ rối UART

không

NUCLEO tích hợp chip chức năng ST-LINK / V2 có thể được xem như cổng nối tiếp, tuy nhiên, nó không có sẵn trong khi gỡ lỗi trong mạch, trong khi XNUCLEO có một chip USB TO UART độc lập.

Thạch anh 8MHZ

có

không

Bộ hẹn giờ chính xác hơn khi sử dụng thạch anh 8MHz bên ngoài

Thạch anh 32.768KHZ

có

không

Sử dụng cho RTC

Cầu chì USB

Có

không

Bảo vệ mạch khi sư dụng nguồn thông qua USB.

Đèn led

4

1

Các đèn LED càng nhiều, việc theo dõi trạng thái chạy chương trình dễ dàng hơn

Đầu vào DC

có

không

Thuận lợi

Kết hợp với cổng USB

có

không

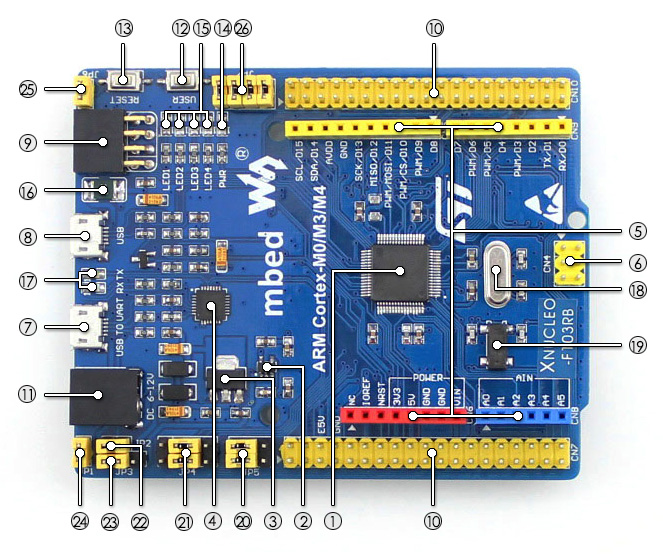

Thông Số Kĩ Thuật:

1.STM32F411RET6

  • Core: Cortex – M3 32 bit ARM

  • Tần số hoạt động: 72MHz

  • Điện áp hoạt động: 1.7V-3.6V

  • Kiểu chân: LQFP64

  • Bộ nhớ: Flash 128kB, 20kB SRAM

  • Giao diện: 2 x SPI, 3 x USART, 2 x I2C, 1 x CAN, 1 x USB

  • AD / DA: 2 x AD (12 bit, 16 kênh)

2.SPX3819M5: Bộ điều chỉnh điện áp 3.3V

3.AMS1117-5.0: Điều chỉnh điện áp 5.0V

4.CP2102: Bộ chuyển đổi USB sang UART

5.Đế Arduino : để kết nối Arduino shields

6.Giao diện ICSP: Arduino ICSP

7.USB TO UART: để gỡ lỗi

8.Đầu nối USB: Giao diện truyền thông USB

9.Giao diện SWD: để lập trình và gỡ lỗi

10.Jums header ST Morpho: truy cập vào VCC, GND và tất cả I / O, dễ dàng để mở rộng các thiết bị ngoại vi.

11.Đầu vào DC 6-12V

12.Nút User

13.Nút reset

15.Đèn LED hiển thị

16.Cầu chì tự phục hồi nhanh 500mA

17.Đèn Led cổng nối tiếp Rx / Tx

18. Thạch anh 8MHz

19.Thạch anh 32,768KHz

20.Bộ chọn lựa ADC / I2C

Nối A và B: Arduino A4, A5 được sử dụng như I2C

Nối B và C: Arduino A4, A5 được sử dụng như ADC

21.Trình chọn lựa UART

23.Jumper lựa chọn nguồn cung cấp

Nối 5V và U5V: được hỗ trợ từ kết nối USB

Nối 5V và E5V: được cung cấp từ nguồn điện bên ngoài

24.Giắc cắm  USB

Nối jumper  để bật

mở jumper để tắt

25. jumper set

Nối jumper để kết nối với I / O được sử dụng trong ví dụ

mở jumper để kết nối với các chân tùy chỉnh khác.

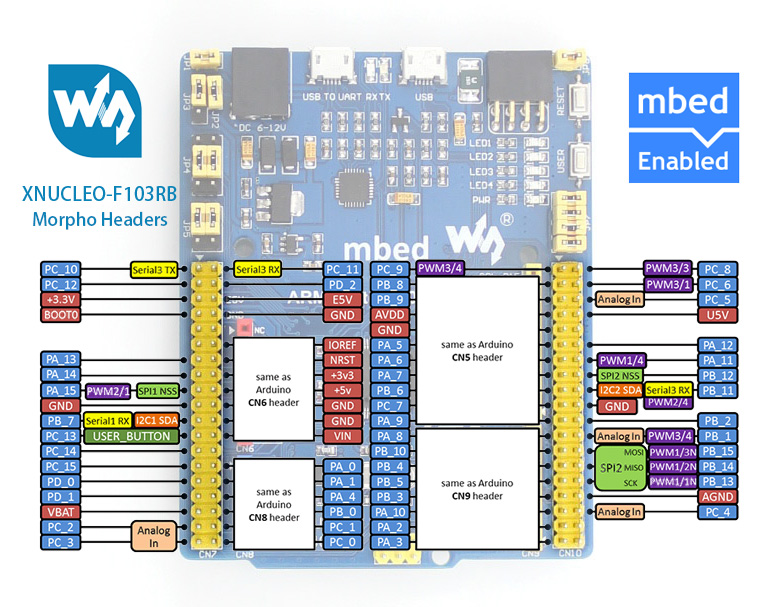

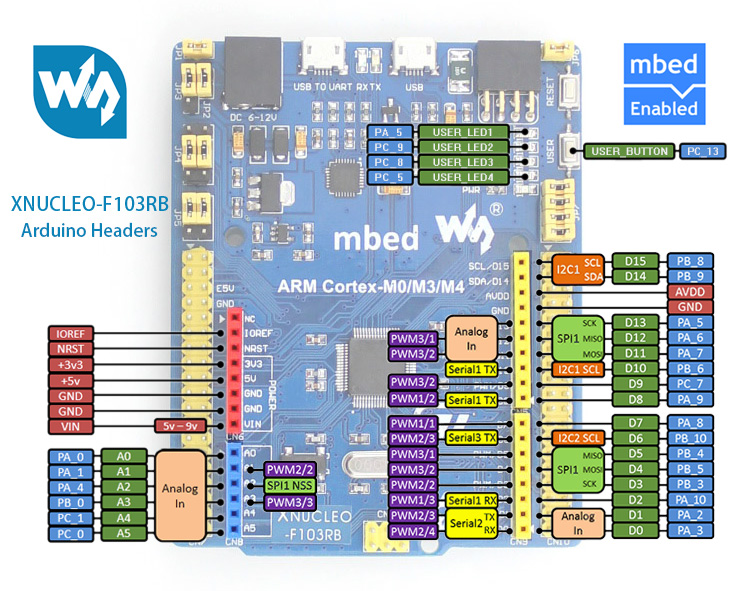

XNUCLEO-F103RB Expansion Headers

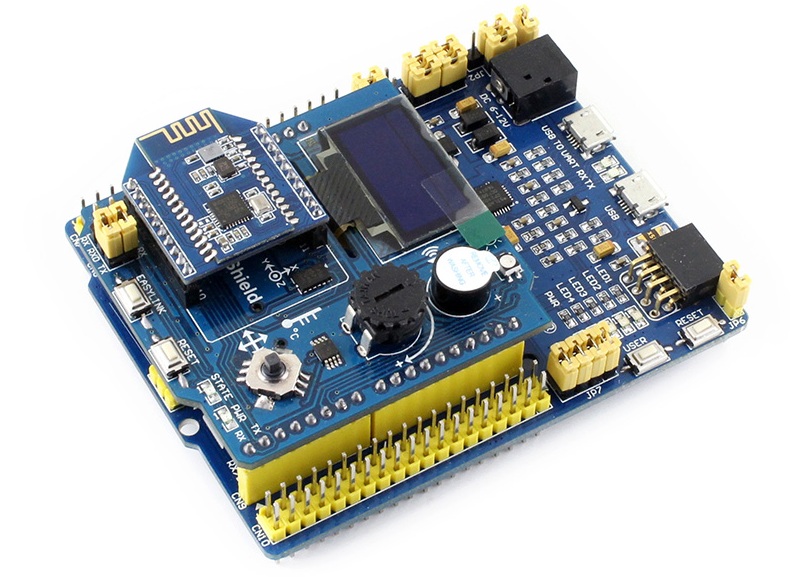

Hình ảnh sản phẩm:

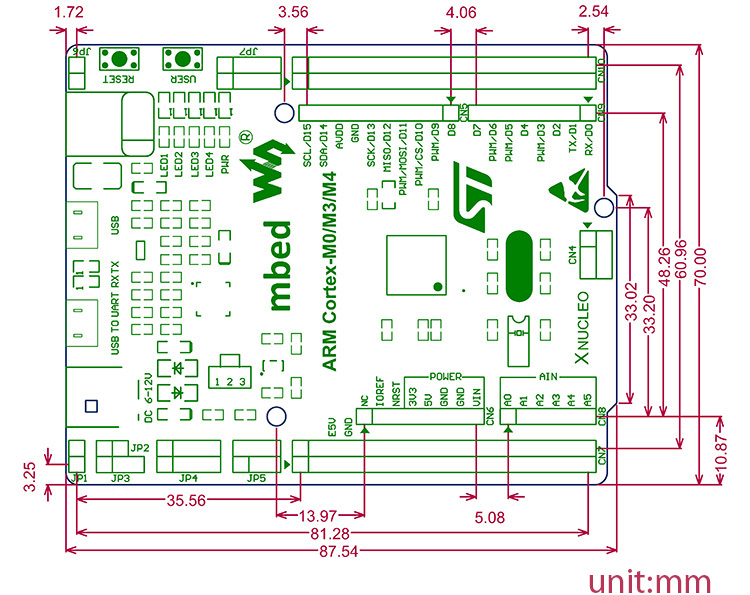

Kích Thước XNUCLEO-F103RB

Sản phẩm bao gồm:

  • XNUCLEO-F103RB x 1

  • ST-LINK / V2 (mini) x 1

  • Dây cáp USB Micro x 1

  • Dây cáp USB x 1

  • Accessory Shield x 1

  • Dual-mode Bluetooth x 1

Download Tài Liệu Bộ Kit XNUCLEO-F103RB Bluetooth Starter

https://drive.google.com/drive/folders/16AyYifsmjev0qdTqPBqvsSoXTtzwrT1M

Wiki : www.waveshare.com/wiki/XNUCLEO-F103RB

Wiki : www.waveshare.com/wiki/Dual-mode Bluetooth
