Shield sim808 gsm/gprs/gps (b) (waveshare)

Mã sản phẩm: E000319
1.350.000₫
Còn hàng
Mô Tả Sản Phẩm Shield Sim808 GSM/GPRS/GPS (B)  Shield Sim808 GSM/GPRS/GPS (B) là 1 shield dùng cho Arduino được xây dựng trên module SIM808 Quad-band GSM/GPRS/GPS. ĐẶC TÍNH KỸ THUẬT Tổng quát: - Kết nối với Arduino, tương thích với UNO, Leonardo, NUCLEO, XNUCLEO - Tích hợp bộ chuyển đổi...

Mô Tả Sản Phẩm Shield Sim808 GSM/GPRS/GPS (B)

 Shield Sim808 GSM/GPRS/GPS (B) là 1 shield dùng cho Arduino được xây dựng trên module SIM808 Quad-band GSM/GPRS/GPS.

ĐẶC TÍNH KỸ THUẬT

Tổng quát:

- Kết nối với Arduino, tương thích với UNO, Leonardo, NUCLEO, XNUCLEO

- Tích hợp bộ chuyển đổi USB to UART CP2102

- 5 Led báo trạng thái hoạt động của shield

- Có bộ chuyển nguồn trên mạch, hỗ trợ cả 3.3V và 5V

- Khay SIM 1.8V/3V

- Tự động phát hiện tốc độ Baud (1200bps ~ 115200bps)

- Bluetooth 3.0, hỗ trợ truyền dữ liệu qua Bluetooth

- Firmware có thể cập nhật qua USB

- Điều khiển thông qua tập lệnh AT (3GPP TS 27.007, 27.005 và cập lệnh AT SIMCOM mở rộng)

- Hỗ trợ bộ công cụ ứng dụng SIM: GSM 11.14 ngắt 99

- Điện áp hoạt động: 6 – 12V

- Nhiệt độ hoạt động: -40oC ~ 85oC

- Nhiệt độ bảo quản: -45oC ~ 90oC

GSM/GPRS

- Dải tần:

+ GSM 850/EGSM900/DCS1800/PCS 1900MHz

+ Tự động dò Quad-band

+ Tuân thủ GSM phase 2/2+

- Năng lượng phát

+ Class 4 (2W @ GSM 850/EGSM 900 MHz)

+ Class 1 (1W @ DSC 1800/PCS 1900 MHz)

- Kết nối GPRS

+ GPRS multi-slot class 12 (mặc định)

+ GPRS multi-slot class 1 ~ 12 (có thể cấu hình)

- Đặc trưng dữ liệu GPRS

+ Tốc độ Download: tối đa 85.6kbps

+ Tốc độ Upload: tối đa 85.6kbps

+ Giản đồ mã hóa: CS-1\CS-2\CS-3\CS-4

+ Hỗ trợ PAP (Password Authentication Protocol) cho kết nối PPP

+ Giao thức nhúng TCP/IP

+ Hỗ trợ PBCCH

+ Hỗ trợ truyền CSD với tốc độ: 2.4/4.8/9.6/14.4 kbps

+ Hỗ trợ USSD

- SMS

+ Hỗ trợ: MT/MO/CB/Text/PDU mode

+ Lưu trữ tin nhắn: thẻ SIM

- Âm thanh

+ Chế độ mã hóa/giải mã giọng nói: Half rate/Full rate/Enhanced full rate/Adaptive multi rate

+ Hỗ trợ khử vang

+ Hỗ trợ giảm tiếng ồn

GPS

- Loại máy thu:

+ 22 kênh bắt sóng

+ 66 kênh thu thập

+ GPS L1 mã C/A

- Độ nhạy

+ Độ nhạy thu: -165dBm

+ Cold starts: -148dBm

- Thời gian để xác định vị trí lần đầu

+ Cold starts: 30s

+ Hot starts: <1s

+ Warm start: 28s

- Độ chính xác

+ Vị trí nằm ngang: <2.5m

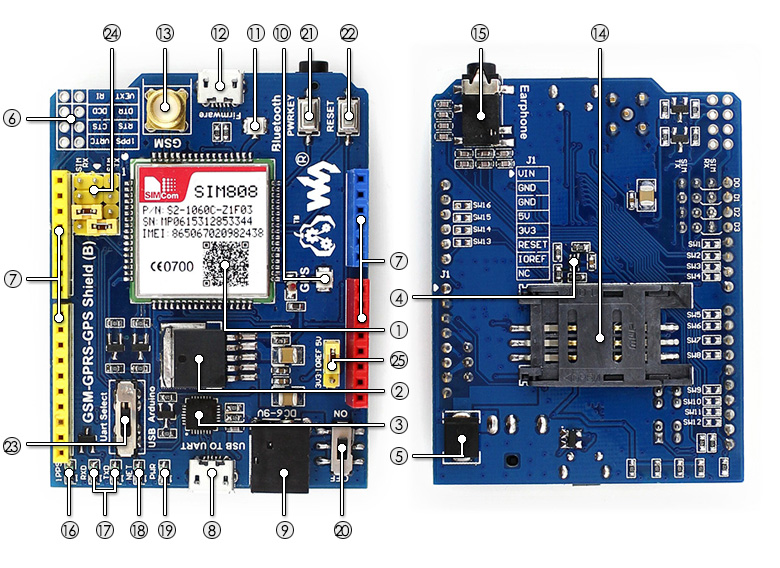

Trên Sim808 GSM/GPRS/GPS (B) Có Gì ?

1. Module SIM808

2. IC nguồn MIC29302

3. Chip chuyển đổi USB to UART CP2102

4. SMF05C: Diode lọc TVS

5. 1N5408: Bộ chỉnh lưu onboard

6. Chân chức năng của SIM808

7. Chân kết nối Arduino

8. Cổng kết nối USB to UART

9. Jack nguồn DC

10. Cổng nối anten GPS

11. Cổng nối anten Bluetooth

12. Cổng kết nối để cập nhật Firmware

13. Cổng nối anten GSM

14. Khe SIM

15. Jack audio 3.5mm

16. Đèn báo trạng thái GPS

17. Đèn báo trạng thái TX/RX của CP2102

18. Đèn báo mạng

- Nháy nhanh khi module khởi động

- Nháy chậm sau khi đã kết nối GSM

19. Đèn báo nguồn

20.  Công tắc nguồn

21. Nút bấm điều khiển SIM808: nhấn giữ nút bấm 1 giây để bật/tắt SIM808

22. Nút bấm Reset

23. Nút bấm lựa chọn UART: Lựa chọn điều khiển SIM808 thông qua:

- CP2102

- Chân UART của Arduino

24. Cấu hình SIM808 UART

- SIM_TX: SIM808 UART TX

- SIM_RX: SIM808 UART RX

25. Jump chọn điện áp cho bộ so sánh

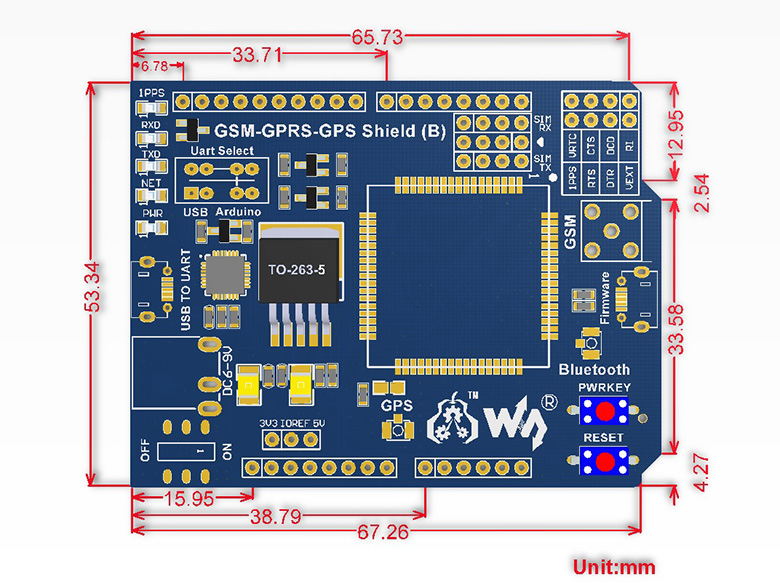

LAYOUT

SẢN PHẨM BAO GỒM

 + 1 x Shield GSM/GPRS/GPS V2

 + 1 x Anten GSM

 + 1 x Anten GPS rời

 + 1 x Anten Bluetooth

 + 1 x Adapter nguồn

 + 1 x Cáp USB A – Mini

Download Tài Liệu Sim808 GSM/GPRS/GPS (B)

Dientu360:

https://drive.google.com/open?id=1J5lac5487rjHIfC8ypoCkuhCB0zem_FN

https://drive.google.com/open?id=14zEVtD9EnGnY8J8WUxkWQdXXrh2sCrod

Wiki : www.waveshare.com/wiki/GSM/GPRS/GPS_Shield_(B)
